智能液位計

智能液位計一種高分辨率、寬量程液罐液位測量裝置、寬量程液罐液位測量裝置，是采用十六位單片機，其強大的功能和高速的運算能力保證了變送器的優良品質。整個設計框架著眼于可靠性、穩定性、高精度和智能化，滿足日益升高的工業現場應用要求。為此，軟件中應用了數字信號處理技術，使其具有優良的抗干擾能力和零點穩定性，且具備零點自動穩定跟蹤能力（ ZSC ）和溫度自動補償能力（TSC）。強大的界面功能無需手操器，保證了良好的交互性。數字液晶顯示表頭能夠顯示壓力、溫度、液位三種物理量及 0~100% 模擬指示，按鍵操作能方便地在無標準力源的情況下完成零點遷移、量程設定、阻尼設定等基本的參數設置，而且可以重新對變送器進行標定，極大地方便了現場調試?？蛇x通訊功能，實現數字信號遠傳?？蛇xHART通訊功能，通過上位機或手操器對變送器進行遠程控制或重新組態。

測量原理

測量原理是當被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。液位變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。

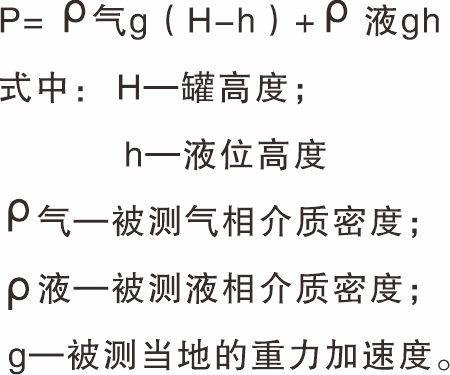

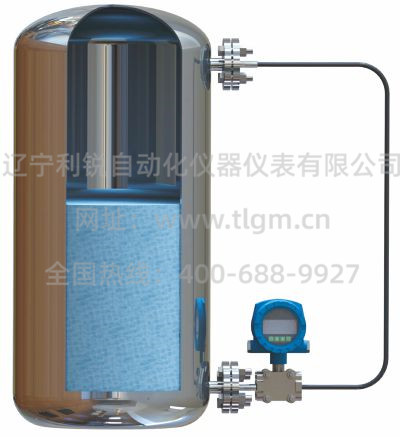

當差壓計一端接液相，另一端接氣相時，根據流體靜力學原理，有：

被測介質的氣相密度、液相密度可以根據介質的溫度通過儀表進行補償運算，重力加速度都是已知的，這樣就把測量液體的高度的問題變成了測量差壓、溫度、壓力的問題。同時為加強保證鍋爐汽包液位，凝結器等重要罐體液位的監測，可配高溫，高壓雙色液位計，磁浮液位計，保證測量精確的同時為設備安全運行提供雙層保護。

性能特點

1.超級的測量性能，用于壓力、差壓、液位；

2.數字精度：±1mm；特殊定制0.1mm；

3.模擬精度：±0.75%、±0.1%F.S；

4.全性能：±0.25F.S；

5.量程比：100：1；特殊要求1:200000；

6.量速率：0.2S；

7.過程連接與其它產品兼容，實現理想測量；

8.小型化全不銹鋼法蘭，易于安裝；

9.標準4-20mA，帶有基于HART協議的數字信號，遠程操控；

10.支持向現場總線與基于現場控制的技術的升級；

11.采用16位計算機的智能變送器；

12.可以在重要裝置上同時安裝三套進行容錯取舍投自動保護。

技術指標

輸出信號：4~20mA.DC二線制（模擬）；

二線制：4~20mA直流信號上疊加數字信號；

供電電源：12~45V.DC；

電源影響：<0.005%輸出量程/V；

阻        尼：通?？稍?.1～16秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大；

啟動時間：<2秒，不需預熱；

工作環境：環境溫度 -40～600℃（模擬放大器）；

                                      -29～75℃（數字/智能放大器）；

                                      -29～65℃（帶顯示表頭）；

環境濕度：0～95%；

防護特性：防護能力 IP65；

防爆類型：隔爆型 Exd II BT4-6；

本安型：Exia II CT5；

靜壓影響：零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正；

電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m；

指示表（%）：液晶數顯 精度±0.2%；

振動影響：任何方向200Hz振動時，±0.05%/g；

安裝位置：膜片未垂直安裝，可能產生小于0.24kPa的零點誤差，但可通過調零來修正。
